Opp Labeller

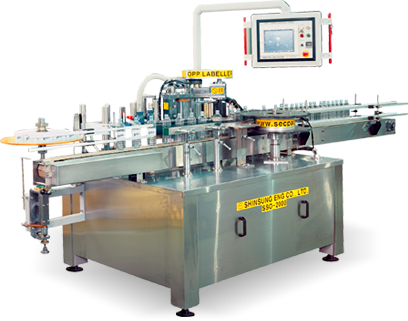

SSO-2000

SSO-2000은 진입부에 Timing Screw가 없는 모델로 제품 충전 전 공병상태의 가벼운 용기를 라벨링 하는 경우에 적합하다.

OPP LABELLER는 OPP 필름에 연속적으로 인쇄된 롤 라벨을 한 컷트씩 절단하여 핫멜트를 사용하여 원형 용기에 부착하는 장비이다.

Servo System이 채택되어 라벨의 피딩, 컷팅과 부착에 있어서 미세한 오차 부분까지 제어할 수 있다

제품사양

생산 속도 NORMLA. 200BPM
기계 규격 4,000 x 1,700 x 1,100 (사양에 따라 변경 가능)
전기 사양 AC 220V/380V, 3상, 60HZ/50HZ
소비 전력 11KW
라벨 부착 방식 핫멜트(HOT-MELT)
라벨 컷팅 방식 ROTARY CUTTER
라벨 피딩 방식 SERVO MOTOR CONTROL
핫멜트 기계 NORDSON(USA) 또는 팔복시스템(한국)
적용 라벨 규격 라벨 재질 OPP, OPP+PEARL
라벨 두께 40㎛ ~ 50㎛

적용제품

용 도 : 식품, 생수, 음료, 식용유, 화장품, 등 제품을 충전하기 전 공병

주요파트

Labelling

  • 연속적으로 인쇄된 OPP 필름을 한 컷트씩 절단하고 절단된 라벨을 Vacuum Drum에서 진공으로 흡입 밀착시켜 회전하면서 핫멜트를 필름 표면에 도포를 한다
  • Conveyor 상의 용기는 Starwheel에 인계되어 Vacuum Drum에 있는 필름과 접촉하여 라벨링이 된다

Output
  • 용기에 라운딩된 라벨의 끝단을 Overlap시키면서 적당한 압력으로 강제로 용기를 회전시킨다.
  • Side Belt가 라벨과 용기를 밀착시키고 Top Chain Conveyor가 용기를 배출하여 라벨링이 완성된다.
Touch Screen

  • 대화식 LCD Touch Screen으로 초보자도 조작하기 편리하게 디자인 되었다.
  • 각 구동부의 작동 상황은 실시간으로 체크되고 자동 에러 메시지 기능을 갖추고 있어서 시스템 에러 발생시 전체 시스템 도면 상에 해당 부위가 표시 된다.
