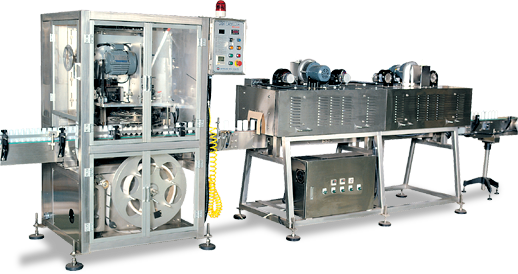

Rotary 방식의 하이테크 기술이 응용된 본 모델은 대용량 설비가 아닌 슬림형 설비로써 고속의 생산력을 발휘할 수 있도록 디자인 되었다.

라벨라와 필름을 수축시키는 수축기가 별개의 기기로 조합이 되는 시스템으로 롤 형태의 필름을 정확히 한 커트씩 절단하여 디스크가 회전하면서 컨베이어 상에서 진입하는 용기에 필름을 씌우게 된다.

수축 터널은 열풍 타입, 스팀 타입, 로타입 타입이 있고, 스팀 타입으로 라벨링 시에 더욱 우수한 수축 결과를 얻을 수 있다.

제품사양

생산 속도 MAX. 400BPM
기계 규격 LABELLER 1,000 x x 950 x 1,900(사양에 따라 변경 가능)
TUNNEL SHRINK TUNNEL 부분 참조
CUTTING TYPE SCISSOR TYPE
전기 사양 AC 220V/380V, 3상, 60HZ/50HZ
소비 전력 LABELLER 2Kw
TUNNEL SHRINK TUNNEL 부분 참조
적용 라벨 규격 라벨 재질 PET, OPS, PVC
라벨 두께 50㎛ ~ 70㎛
컷팅 폭 MAX.200mm
컷팅 길이 MAX.250mm

적용제품

용 도 : 식품, 생수, 음료, 요구르트, 화장품, 약품, TEAR-TAB 등

주요파트

Vacuum Clutch System

    필름의 단속적인 진행과 컷팅의 반복적인 동력 전달에 고속용 진공클러치를 채용하여 진동의 누적, 클러치 마모에 의한 Slip 현상을 해소하였다.



    Labelling Disk

      롤 필름은 삼각 몰드에서 튜브 모양으로 벌어지고 컷팅과 동시에 2개의 디스크 Pocket 사이에 끼워지고 Pushing 구간에서 라벨의 folding부분이 펴지면서 용기에 씌워진다.
      용기에 필름을 씌워주는 전체과정이 Index Drive의 회전동작과 기구적인 반복 작용에 의해 이루어지고 구조가 단순하여 오동작에 의한 고장원인을 근본적으로 제거 하였다.
      Run-Stop이 반복되는 디스크의 반복 회전에 Index Drive를 사용하여 구분동작이 일정하고 정밀도가 완벽하다.

Unwinder

편리한 필름 교체를 위하여 Unwinder가 기계 하부에 장착되어 있다. 필름 소모 전에 알람이 울리면 사용하던 필름 롤의 끝단과 새로운 필름의 앞단을 연결하여 생산 중단을 최소화할 수 있다.

Bottle Ejector

라벨이 씌워진 용기가 수축터널에 진입하기 전에 불량품을 감지하여 배출시킨다. 라벨이 씌워진 모양을 감지하는 센서와 압축공기를 분사 하는 Gun에 의해 라인 밖으로 배출한다.
