Rotary Shrink Labeller

Rotary Shrink Labeller

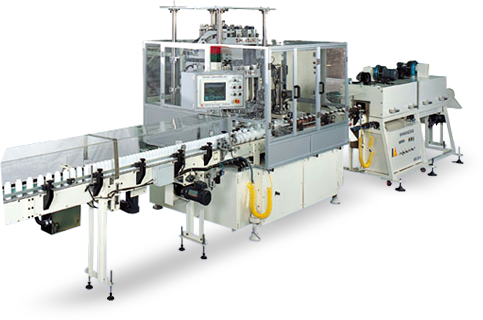

본 모델은 수축 라벨라 중에서 최고의 기술을 요하는 Rotary 방식의 초고속형 라벨라이다. 수축 필름을 용기 형태의 Pilot를 삽입시켜 용기와 밀착된 상태에서 필름을 씌우므로 고속에서도 안정적인 라벨링이 가능하도록 설계된 Rotary 방식이다.

롤 형태 필름의 I-Mark를 감지하여 정위치에 절단하고 리딩하는 과정은 진공 방식과 모션 콘트롤이 핵심적 역할을 하여 고속에서도 문제 없이 리드미컬한 생산이 가능하도록 최적화 하였다.

제품사양

생산 속도 SSJR-16 MAX.500BPM
SSJR-20 MAX.700BPM
기계 규격 LABELLER 1,650 x x 1,350 x 2,300(사양에 따라 변경 가능)
TUNNEL SHRINK TUNNEL 부분 참조
FILM TUBING PILOT & PUSHER
전기 사양 AC 220V/380V, 3상, 60HZ/50HZ
소비 전력 LABELLER 10Kw
TUNNEL SHRINK TUNNEL 부분 참조
적용 라벨 라벨 재질 PET, OPS, PVC
UNWINDER Φ375 x 2EA

적용제품

용 도 : 식품, 생수, 음료, 요구르트, 화장품, 약품 등

주요파트

Label Feeding & Cutting

  • 연속적으로 인쇄된 필름의 I-Mark를 감지하여 Rotary Cutter로 컷팅한다.
  • 필름 피딩과 컷팅은 모션 콘트롤에 의해 제어되어 오차가 거의 없이 정밀하게 제어 된다.

Label Tubing
  • 일정한 길이로 컷팅된 필름을 진공으로 벌린 후 Pilot로 리딩을 한다.
  • Pilot는 로타리 메커니즘에 의해 고속 회전하면서 라벨을 용기와 밀착된 상태에서 필름을 삽입시킨다.
Touch Screen

  • 대화식 LCD Touch Screen으로 초보자도 조작하기 편리하게 디자인 되었다.
  • 각 구동부의 작동 상황은 실시간으로 체크되고 자동 에러 메시지 기능을 갖추고 있어서 시스템 에러 발생시 전체 시스템 도면 상에 해당 부위가 표시 된다. .
