Rotary Opp Labeller

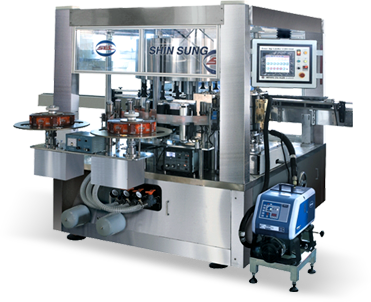

SSRO 5000

SSRO-5000모델은 고객의 다양한 요구에 부응하여 신성이엔지에서 가장 최근에 개발된 고속용 ROTARY OPP LABELLER이다.

본체 구동부에는 Torque Limiter가 장착되어 있어 기계의 과부하를 사전에 예방한다. 본 기종은 Rotary Mechanism을 채용하여 원형 용기는 물론 사각형의 방향성이 있는 용기에 적용할 수 있도록 설계되어 있다. OPP 필름에 핫멜트를 이용하여 용기와 접착시키는 방식으로 라벨링이 이루어 진다.

제품사양

생산 속도 SSRO-3000 MIN.80 ~ MAX.400BPM
SSRO-5000 MIN.80 ~ MAX.700BPM
기계 규격 3,200 x 2,400 x 1,900 (사양에 따라 변경 가능)
전기 사양 AC 220V/380V, 3상, 60HZ/50HZ
소비 전력 12KW
공기 소모량 0.06 ~ 0.42N ㎡/min
적용 용기 규격 원형 용기 MIN.Φ40 ~ MAX.Φ130
정사각 용기 MIN.30mm ~ MAX.100mm
직사각 용기 MIN.19/39mm ~ MAX.70/140mm
적용 라벨 규격 라벨 폭 MIN.19mm ~ MAX.260mm
라벨 길이 MIN.80mm ~ MAX.400mm

적용제품

용 도 : 식품, 생수, 음료, 식용유, 화장품, 등 원형 또는 사각 용기의 제품

주요파트

Labelling

  • 라벨의 피딩과 컷팅, 오버랩과 접착이 Rotary Cam 구간에서 고속으로 진행되는 High Mechanism.
  • 라벨 피딩 시스템에 서보 콘트롤 방식을 적용하여 보다 정밀하고 안정되게 라벨을 피딩하여 한 커트씩 절단하게 된다.

Auto Tension Control
  • 시스템이 고속을 요구할수록 라벨 텐션에 민감해 진다.
  • 라벨 텐션 조절 장치는 라벨 피딩구간에서 라벨의 처짐을 방지하고 적당한 텐션을 유지시켜 정확한 컷팅과 라벨링을 가능하게 한다.
Touch Screen

  • 대화식 LCD Touch Screen으로 초보자도 조작하기 편리하게 디자인 되었다.
  • 각 구동부의 작동 상황은 실시간으로 체크되고 자동 에러 메시지 기능을 갖추고 있어서 시스템 에러 발생시 전체 시스템 도면 상에 해당 부위가 표시 된다.
